2-DIN-es rádiópanel rekesszel és rádiócsatlakozó készlettel, kormánykerékre
szerelhető távirányítóval, Audi Sok autógyártó saját, járműspecifikus rádiókat
szerel fel, amelyeket vizuálisan a középkonzolhoz igazítanak. A
telepítőkészletek minden olyan alkatrészt tartalmaznak, amely egy OEM eszköz
cseréjéhez szükséges. A jármű felszereltségétől függően a szállítási terjedelem
tartalmazza az utólagosan beszerelhető eszköz működtetéséhez és a járműfunkciók
visszaállításához szükséges összes adaptert és interfészt. Kérjük, vegye
figyelembe az egyes alkatrészek telepítési ajánlásait. Bizonyos esetekben nem
minden járműfunkció támogatott. Például a Trailer Assist, az E Call vagy más
vezetéstámogató rendszerek. Telepítés előtt ellenőrizze az eredeti eszköz és a
jármű menüjének különböző beállításait. A jármű felszereltségétől, valamint az
utólag beszerelhető eszköz funkcióinak és szoftverének terjedelmétől függően
egyes kezelési funkciók elhagyhatók vagy más funkciókkal helyettesíthetők.
Hasonlítsa össze a képen látható adapterdugókat a járművében találhatókkal, és
győződjön meg arról, hogy vizuálisan és műszakilag is illeszkednek. Kérjük, azt
is ellenőrizze, hogy a megadott eredeti gyári rádiók egyike be van-e szerelve a
járművébe. A végső összeszerelés előtt ellenőrizze a jármű funkcióit,
beállításait és a kormánykeréken található távirányító működését.
Ügyfélszolgálatunk örömmel segít a választásban. Tel.: 06 82 424-954 CAN-busz
Csatlakozás: ISO / Mini ISO csatlakozó Csatlakozás: 40 tűs Quadlock VAG
csatlakozó Csatlakozás: Gyári kormánykerék távirányító > 3,5 mm-es jack /
csupasz kábel Csatlakozás: 2 csatornás / 4 csatornás OEM hangrendszer >
RCA(m) első/hátsó Csatlakozás: OEM antenna Fakra apa (m)/ISO anya (f) > DIN
apa (m) kék: +12 V-os antenna remote kék: +12 V-os erősítő remote Rádió panel
2-ISO (110mm) méretú szerelőkészlettel Rádió panel: A rögzítés megfelelő
eszközökkel ajánlott. Blaupunkt / Matsushita / Grundig Concert II / Symphony II
/ Chorus II 2-DIN OEM eszközzel felszerelt járművek RNS-E 16:9 OEM navigációval
felszerelt járművek Bosch BNS 5.0 monokróm OEM navigáció nélküli járművek* 3
V-nál nagyobb előerősítő kimeneti teljesítményű eszközök utólagos beszerelése 3
V-nál kisebb előerősítő kimeneti teljesítményű eszközök utólagos beépítése: LFB
Audi A1/A3/A4/A6/R8/TT Quadlock Többkábeles Erősítő >Pro > Cikkszám:
42xad006 LFB Audi A2/A3/A4/A6/TT ISO/Mini ISO többvezetékes erősítő >Pro >
Cikk: 42xad008 Erősítő kikapcsolási zajjal rendelkező járművek további
vizsgálatához: Zajszűrő NF földelés leválasztás RCA > Cikkszám: 30.5000-01
Dip kapcsolók beállításai az utólag beszerelhető eszköz gyártójához A következő
járművekhez alkalmas: Audi A3 (8P) 2003.05.-2005.04 Audi A3 (8P) 2004.10. -
2013.04 Szín: fekete A következő jeleket biztosítják: Az újraimportált járművek
vagy az eltérő szoftverrel felszerelt járművek funkcionálisan inkompatibilisek
lehetnek. piros: +12V gyújtás 15-ös kivezetés narancssárga: +12V világítás 58-as
csatlakozó lila/fehér: +12V-os tolatójel rózsaszín: sebességjelző zöld: földelés
GND kézifék jel Kimeneti terhelhetőség: max. 250 mA 250 mA-nél nagyobb
áramfelvétel: 1 relé tekercs ellenállása min. 75 Ohm 2 relé tekercs ellenállása
min. 150 Ohm Kormánykerék távirányítója Gyári hangrendszer 2 csatornás / 4
csatornás *BNS 5.0 OEM navigációval (LFB) szerelt járművek, Audi/Seat/Skoda/VW,
különféle járművek, 40 tűs Quadlock zárral > Cikkszám: 42a-1324-001

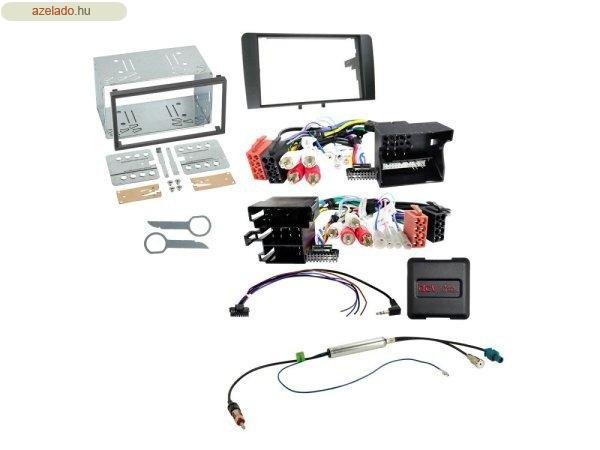

Szállítási terjedelem: 2-ISO rádió előlap Audi A3 07/2003-04/2013 fekete, laza
> cikkszám: 281320-14-0 2-ISO előlap ISO univerzális/103mm x 183mm >
cikkszám: 381230-00 LFB Audi ISO/Mini ISO/Quadlock többkábeles erősítő >RCA
laza > Cikkszám: 42xad00c-0 Antenna adapter ISO(f)/Fakra(m)>DIN(m) 12V
Phantom ROKA laza > Cikkszám: 1524-26-1-0 Kinyomócsapágy Audi / Mercedes /
Seat / Skoda / VW laza > Cikkszám: 181320-02-0 Opcionálisan: Tárolórekesz 2
db 103 mm/105 mm mély ISO rádiópanelhez > Cikkszám: 271000-04 Általános
telepítési utasítások: Vizsgálat: 1: Az OEM eszköz összes működési funkciójának
és járműbeállításának ellenőrzése 2: Feszültségmentesen, gyújtás bekapcsolása
nélkül, szerelje szét az OEM eszközt 3: Ellenőrizze az összes
interfészcsatlakozás helyességét és folytonosságát feszültség, (gyújtás) nélkül
Csatlakozás és csatlakoztatási sorrend: 1: Tápellátás nélkül végezze el az
interfész beállításait és hardverkonfigurációját 2: Ellenőrizze a
rádiócsatlakozó kábel konfigurációját 3: Csatlakoztassa a rádió
csatlakozókábelét az utólagosan beszerelhető eszköz használati utasításának
megfelelően. 4: Az összes többi csatlakozást az utólagosan beszerelhető eszköz
használati utasítása szerint kell csatlakoztatni. 5: A teljes berendezés
csatlakoztatása a járműhöz, utolsó élő csatlakozással 6: Az interfész
szoftverkonfigurációja a cikk szövegében és a BDA-ban található utasításoknak
megfelelően 7: Az utólag beszerelhető eszköz konfigurálása az utólag
beszerelhető eszköz használati utasítása szerint:
kormánykerék-távirányító/kamera/FSE/antenna fantomtáp és egyéb 8: A
kormánykerék-távirányító és a jármű működésének tesztje Az interfész és a rádiós
csatlakozókábel hardverkonfigurációjának változásai: 1: Feszültségmentes
változtatások ( gyújtás nélküli mód) 2: Csatlakozás a módosítás után, lásd a
fenti 5?8. pontokat A csatlakozófelület vagy a jármű meghibásodása esetén: 1:
Visszatérés az OEM eszközhöz 2: Az OEM eszköz kezelése 3: CAN busz pihenő (
várakozási idő) beállítása 4: Az interfész hardverkonfigurációjának ellenőrzése
5: CAN busz utáni csatlakozás, lásd fent az 5-8. pontot A tájékoztató szövegben
vagy a kezelési útmutatóban meghatározott csatlakozások, csatlakozásmódosítások,
alternatív csatlakozások, csupasz kábelek csatlakoztatása vagy csupasz kábelek
csatlakozóhosszabbításai kizárólag a képzett szakemberek tájékoztatására és
tájékoztatására szolgálnak. További csatlakozások, a kábelköteg
kábelkonfigurációjának módosításai, vagy alternatív csatlakozók vagy
csatlakozóhosszabbítók használata: 1: A csatlakoztatásokat és módosításokat csak
képzett személyzet végezheti 2: A csatlakozásokat és módosításokat a
csatlakoztatás előtt ellenőrizni kell, hogy vannak-e gyártói jóváhagyások vagy
gyártói jótállási feltételek, amelyeket a módosítások befolyásolhatnak. 3: A
csatlakozások és módosítások működését és helyességét a csatlakoztatás előtt
ellenőrizni kell méréssel és a jármű kábelelrendezési tervével való
összehasonlítással. 4: A csatlakoztatásokat és módosításokat saját felelősségre
végzi, a működésre vonatkozó garancia nélkül. 5: A csatlakoztatásokat és
módosításokat saját felelősségre végzi, és a jármű, az utólagosan beszerelt
eszköz vagy az interfész károsodására vonatkozó garancia nem vonatkozik rá. 6:
Az előszerelt kábelköteg módosításai érvényteleníthetik a termékgaranciát.
